| 参数 | |||
| 项目 | 单位 | 主要尺寸 | 公差 |
| 钻头直径 | mm | 25.27.28.29.30.32.36.42 | ±0.3 |
| 钻头体大端直径 | mm | 24.26.27.28.29.31.35.41 | ±0.1 |
| 钻头体腰部直径 | mm | 20 | |
| 钻头高度 | mm | 44 | |
| 钻头翼片长度 | mm | 15 | |
| 联接部分长度 | mm | 17 | |
| 联接螺纹 | mm | M14*1.5，M16*1.2 | 内6，外6h |
| 水孔直径 | mm | 5 | ±0.2 |
| 切削齿纵向角度 | mm | 15 | ±0.1 |
| 磨耗比 | ||||
| 复合片类型 | 焊接前 | 焊接后 | ||
| 磨耗比平均值不低于（*10） | 单片磨耗比值不低于平均值的 | 磨耗比平均值不低于（*10） | 单片磨耗比值不低于平均值的 | |
| 低磨耗比片 | 10 | 60% | 9 | 60% |
| 高磨耗比片 | 30 | 60% | 28.5 | 60% |
| 重量及包装 | ||
| 单位 | 规格 | |
| 重量 | Kg | |
| 包装形式 | 箱 | 20只/盒，5盒/箱 |
| 产品名称 | 级别 | 金刚石复合片类型 | 适应岩层 | 钻头直径 | 常用丝扣 | 备注 |

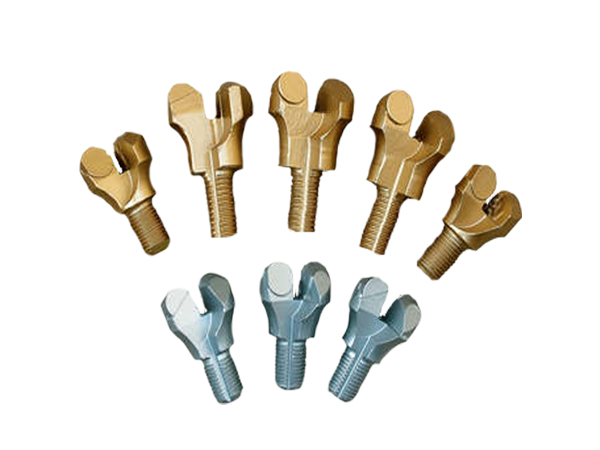

| PDC二翼锚杆钻头 | 普通 | 半片 | F≤8 | 25 27 28 29 30 32 36 42 |
M14×1.5 M16×2 M14×2 M12×2 |
我厂选用金刚石复合片有平片和球形片两种，平片进尺快，应用完整地层。球形片抗冲击能力强，不易崩片，适合破碎及复杂地层。具体选择方案请点击 PDC钻头优选表 |
| 全片 | ||||||
| 加强 | 半片 | F≤10 | ||||
| 全片 | ||||||
| 超强 | 全片（球形片） | F≤12 | ||||
| 高强 | 全片（平片） | F≤12 | ||||
| PDC三翼锚杆钻头 | 半片 | F≤16 | 27,28,30,32 | |||
| 全片 | F≤16 | 36,42 |
